SYIL X7 Piccola Macchina CNC

Dimensioni Compatte, Grandi Vantaggi

Viaggi sugli assi 400x300x380 mm
Cacciavite a cambiatura rapida a 16 unità (ATC)
Mandrino BT30 a 12.000 rpm
Fondazione minerale SCHNEEBERGER

Table

Table size

27.56"×11.81" (700×300 mm)

T-slots (number×size×distance)

0.12×0.55×3.94" (3×14×100 mm)

Max. table load

330 lb (150 kg)

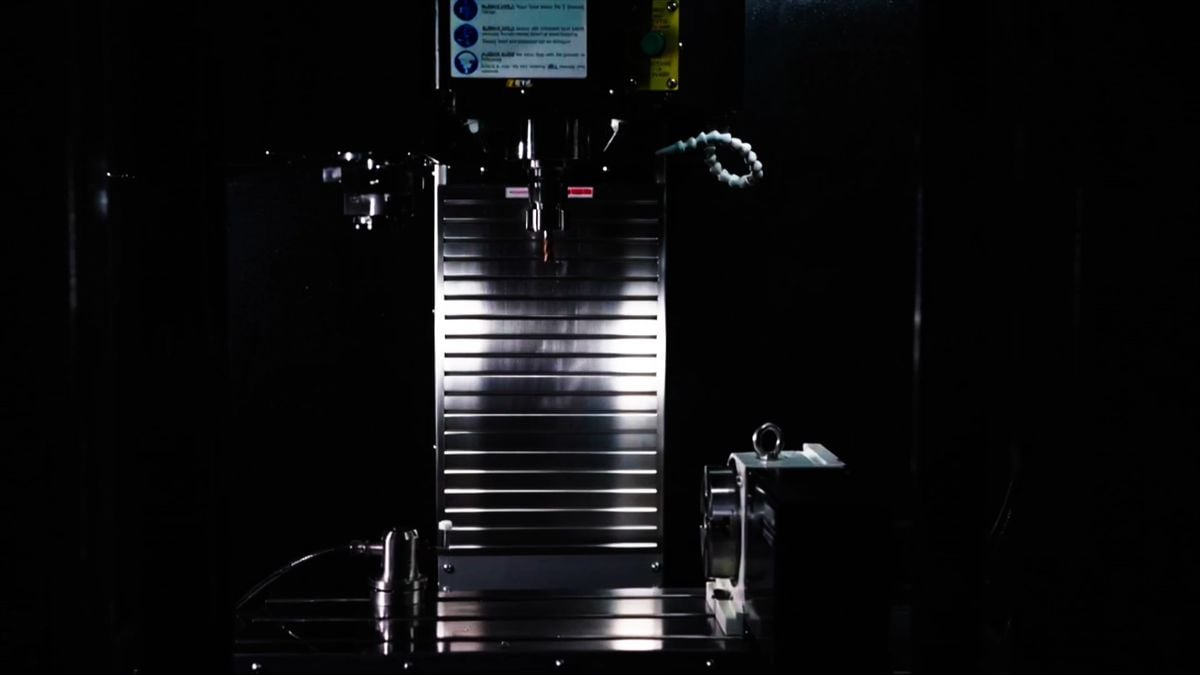

Travel

X travel

15.7″ (400 mm)

Y travel

11.8" (300 mm)

Z travel

14.9" (380 mm)

Distance between spindle end and tabletop

5.9"- 20.8" (150-530 mm)

Distance between spindle and column surface

14" (358 mm)

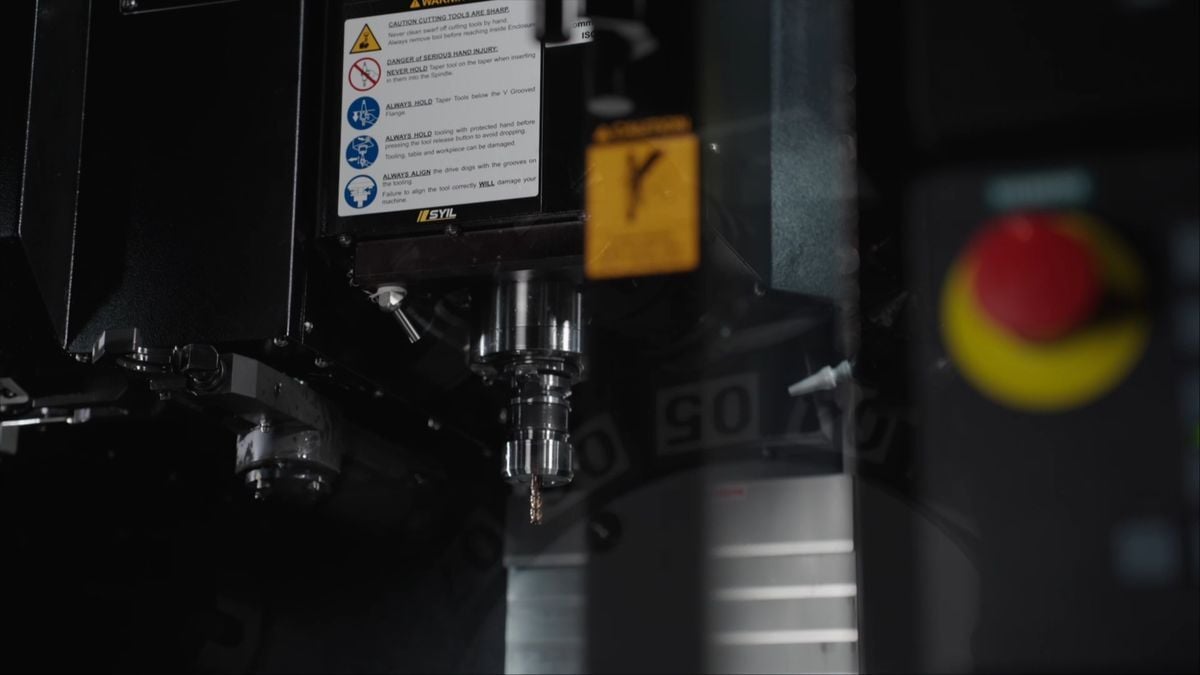

Spindle

Spindle Nose

BT30

Spindle Speeds

12,000 rpm

Mechanism of Transmission

Belt

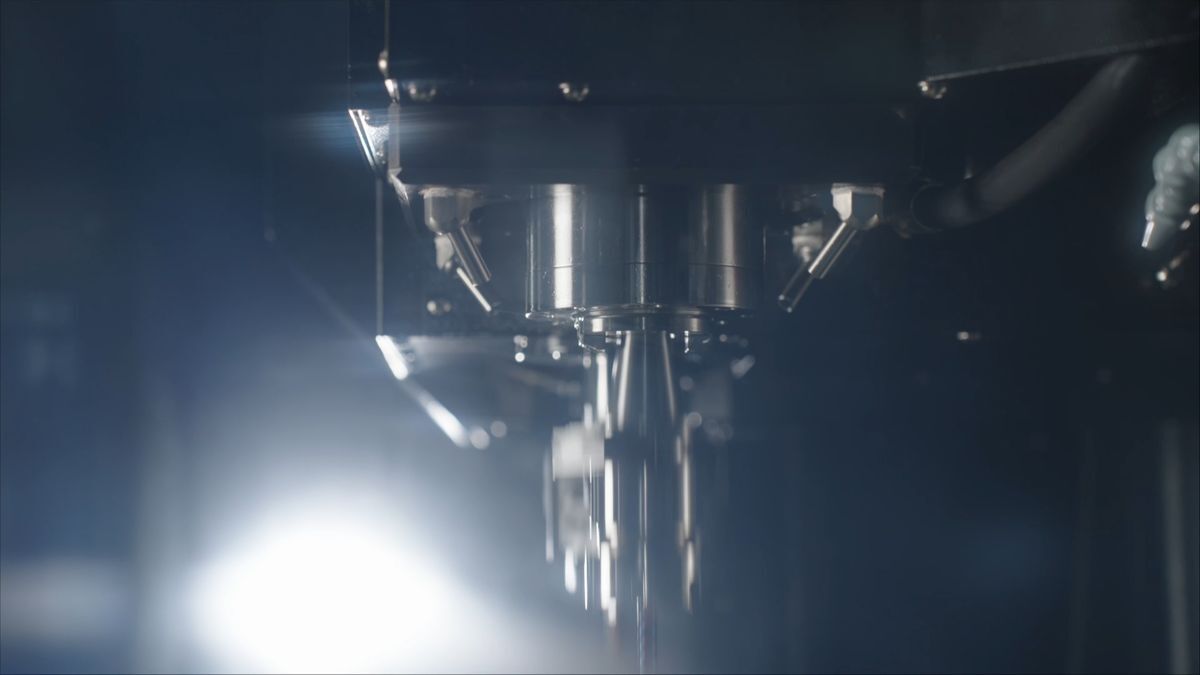

Feed

Cutting Feed

10,000 mm/min

Rapid Traverse

30,000 mm/min

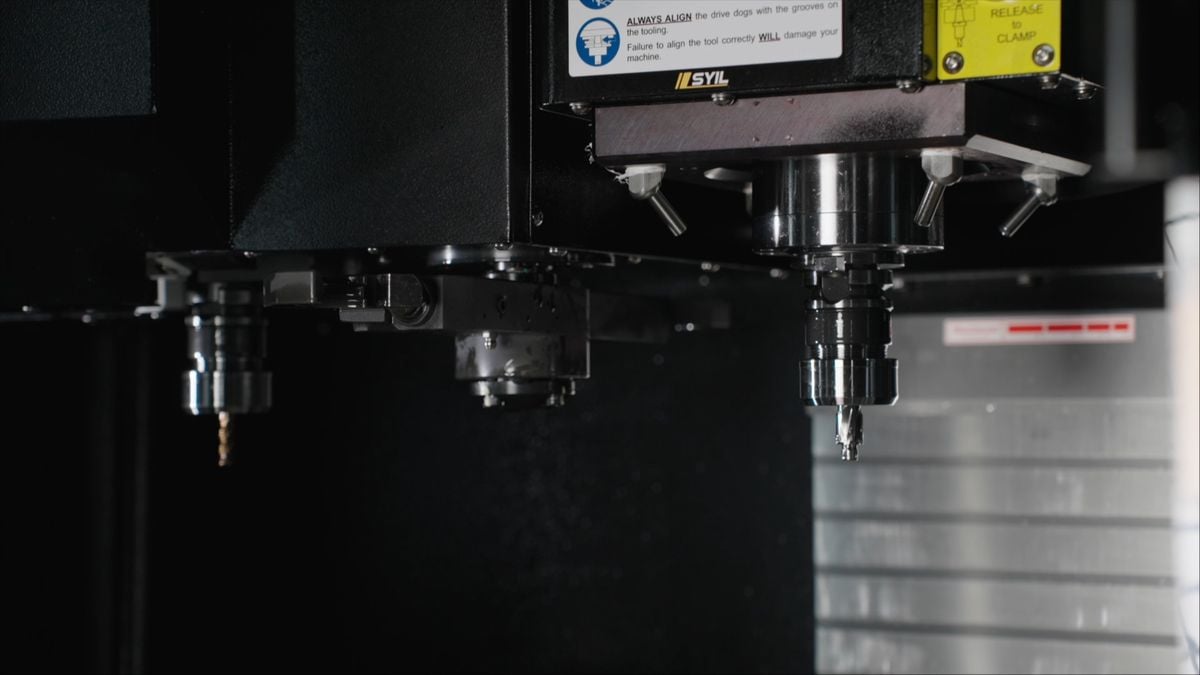

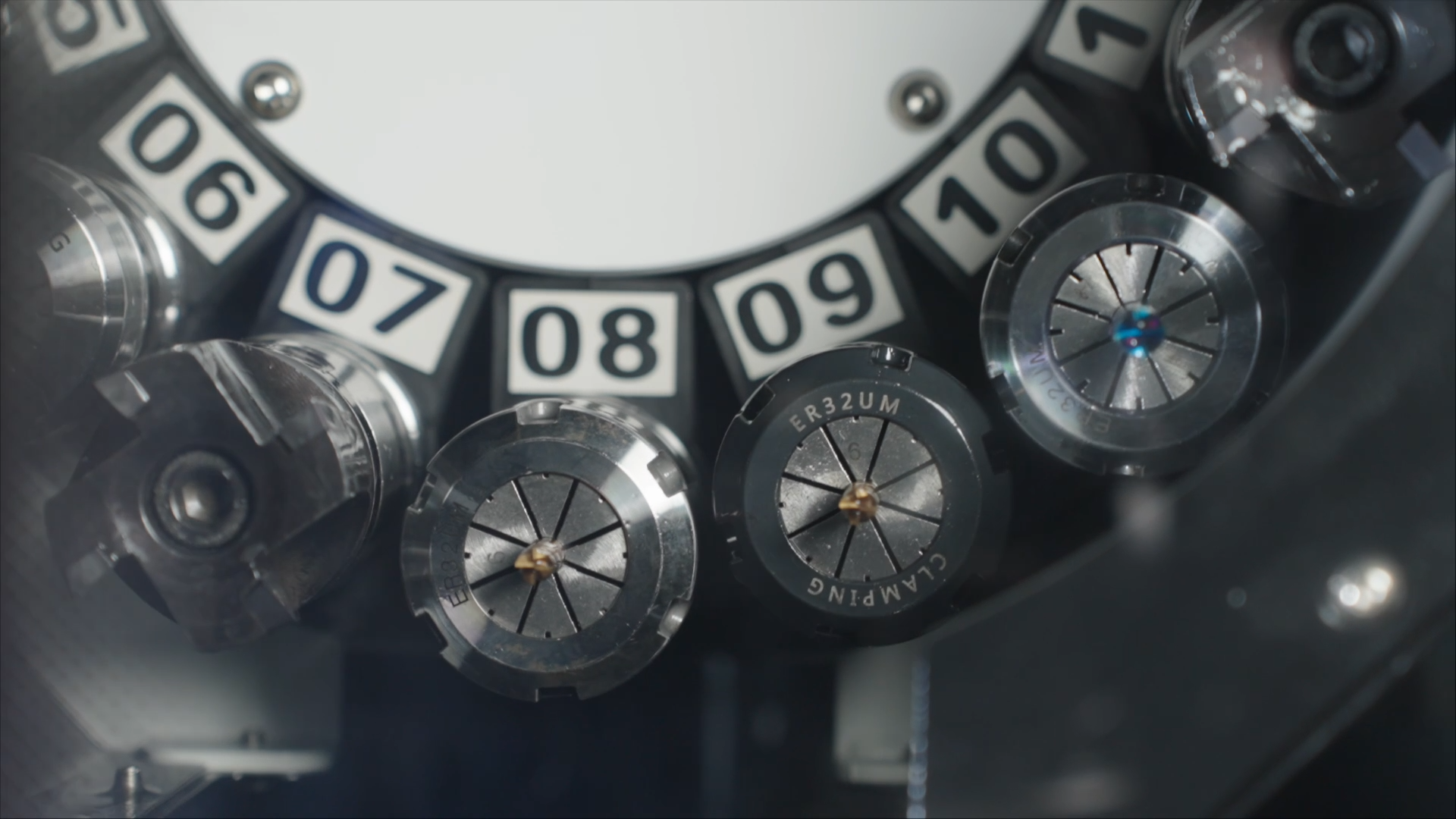

Auto Tool Changer

Tool Type

Umbrella

Tool Storage Capacity

12 pcs

Max. Tool Diameter

2.4" (63 mm)

Max. Tool Length

7.8" (200 mm)

Max. Tool Weight:

6.6 lb (3 kg)

Tool to Tool

1.5 s

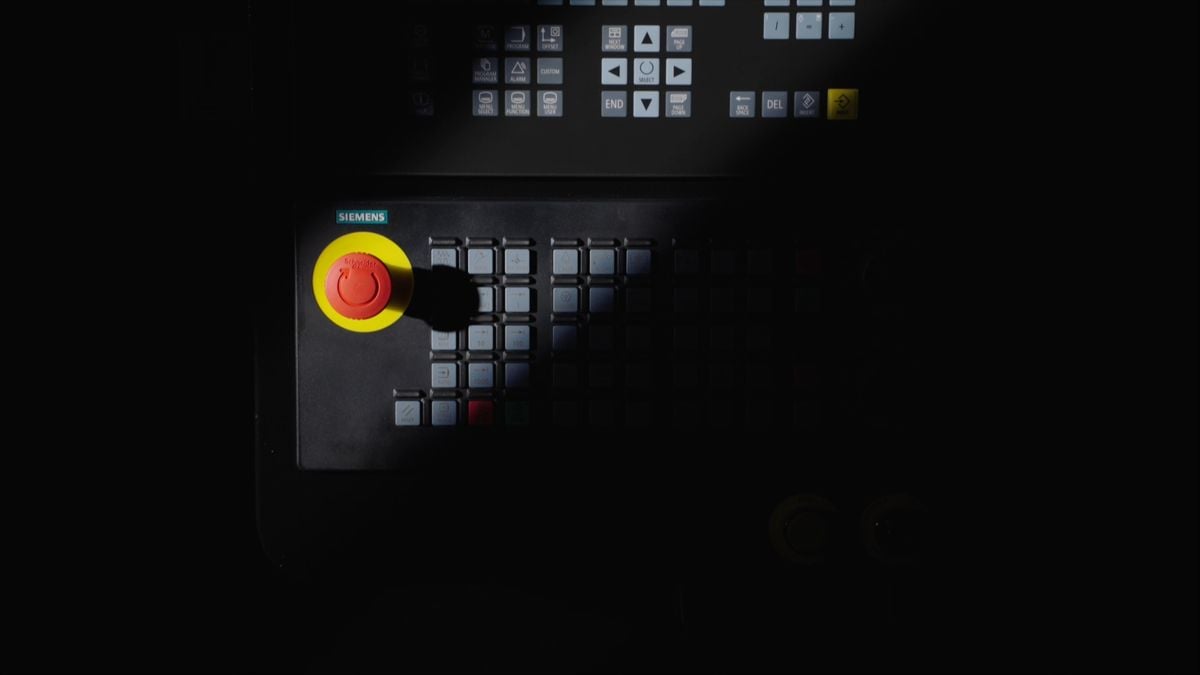

Power - Siemens 828

Spindle motor output (Rate/Max)

7.5/11 kW

Drive motors (X,Y,Z)

1.1/2.2/2.2 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

Power - Syntec

Spindle motor output (Rate/Max)

8.2/12 kW

Drive motors (X,Y,Z)

1.1/1.7/2.4 kW

Power source

AC380V/ 3-Phase

Power

14 kVA

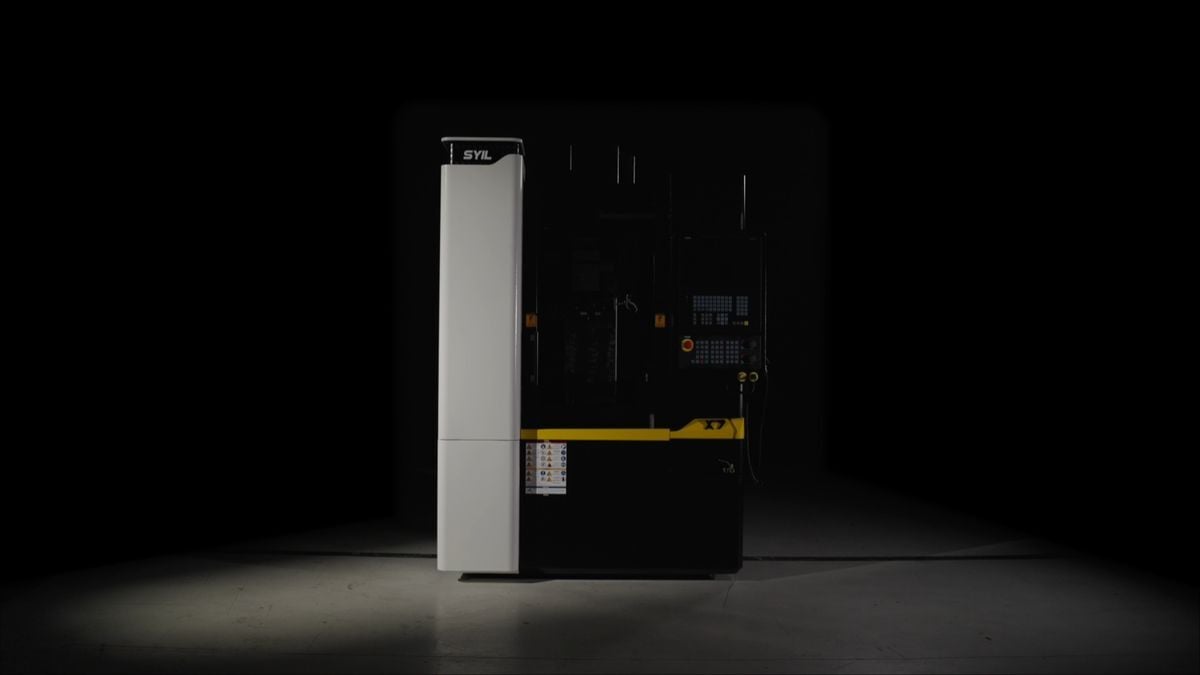

Machine Size and Weight

Floor size (L×W×H)

70.87 × 62.99 × 88.58" (1800×1600×2250 mm)

Weight

2200 kg

Specifiche del pacchetto SYIL X7

Migliorare i livelli di produttività con questa piccola fresatrice CNC

SYIL x Siemens

La SYIL X7 è equipaggiata con il sistema di controllo Siemens SINUMERIK 828D come standard. Con le sue prestazioni uniche nel CNC, il controllo SINUMERIK 828D stabilisce gli standard di produttività quando si tratta di fresatura sulle macchine SYIL. Con i nuovi azionamenti SINAMICS e i motori di controllo del movimento SIMOTICS, il SINUMERIK 828D è ora ancora più produttivo. L'architettura hardware robusta e gli algoritmi di controllo intelligenti, insieme alla tecnologia di azionamento e motori di alta qualità, garantiscono la massima dinamica e precisione durante la lavorazione.

SYIL X7

Alimentato dai migliori componenti integrati

La fresatrice CNC più conveniente della sua categoria

La piccola macchina CNC SYIL X7 offre un ingombro ridotto con una velocità senza precedenti. Offre funzionalità CNC complete in uno spazio compatto, garantendo un'elevata qualità di lavorazione. Inoltre, questa efficiente fresatrice CNC ha un prezzo accessibile. Grazie alla sua eccellente competenza e agli alti tassi di convenienza, è l'abbinamento giusto per tutti i tagli CNC a basso costo unitario

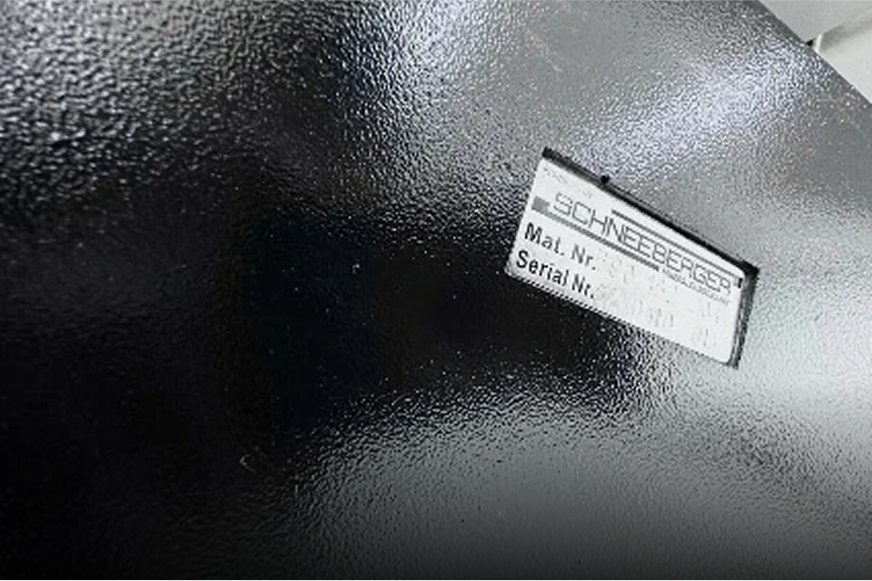

Schneeberger

Telaio della macchina per colata minerale

GRAZIE

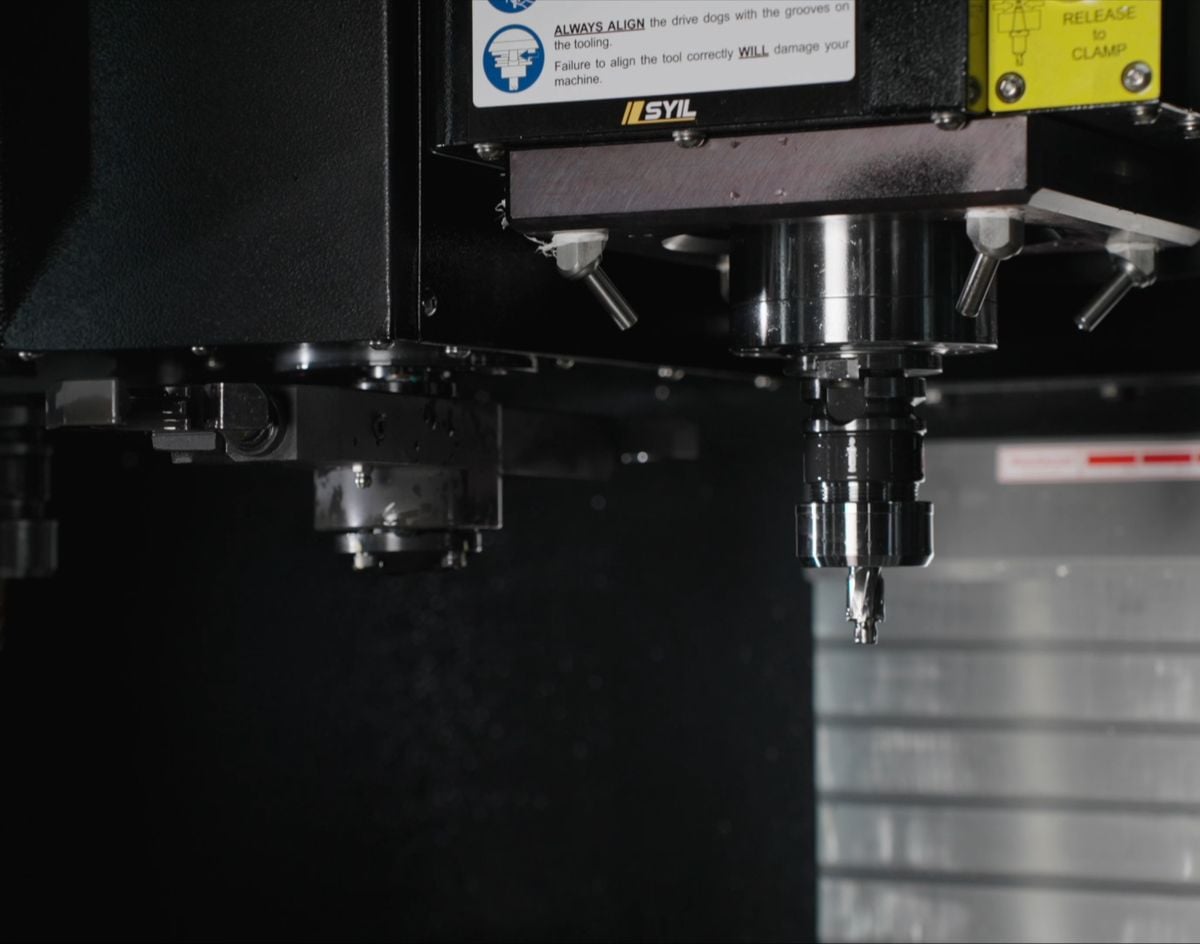

Viti a sfera e guide lineari di alta precisione

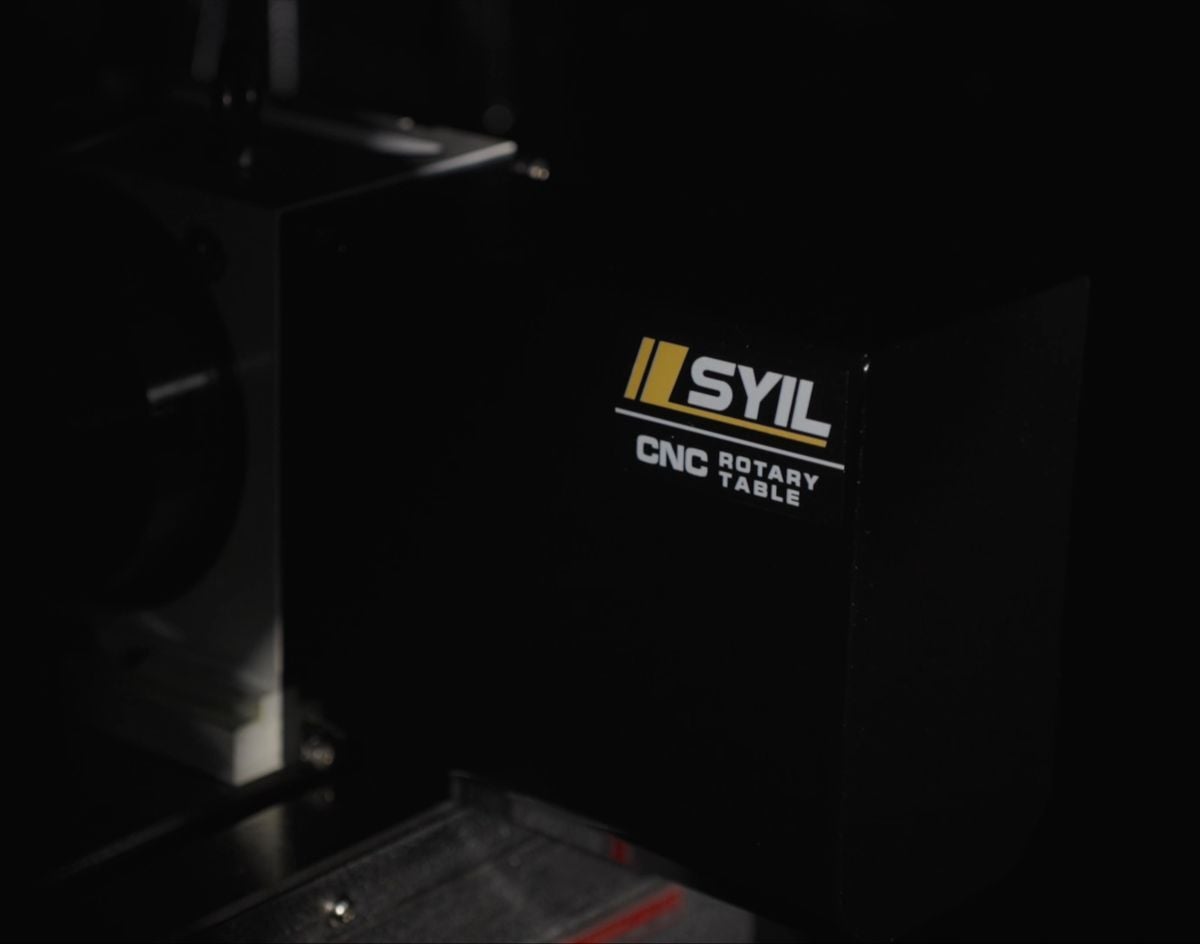

4° Asse

Disponibilità di un quarto asse opzionale

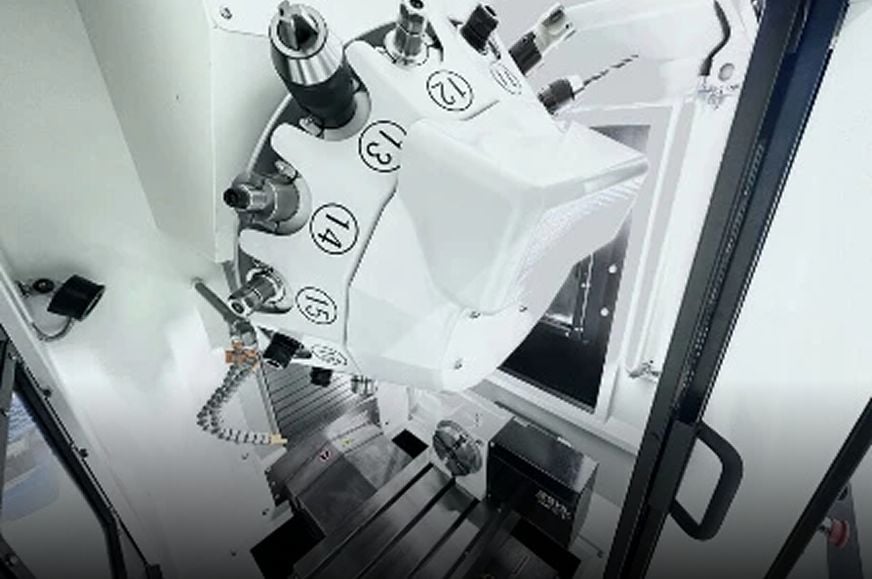

Cambio utensile servoassistito ad alta velocità

16 unità BT30

SYIL X7 Options

Discover the versatile SYIL X7 mini mill, perfect for hobbyists and professionals. Compact design, high precision, and affordable pricing.

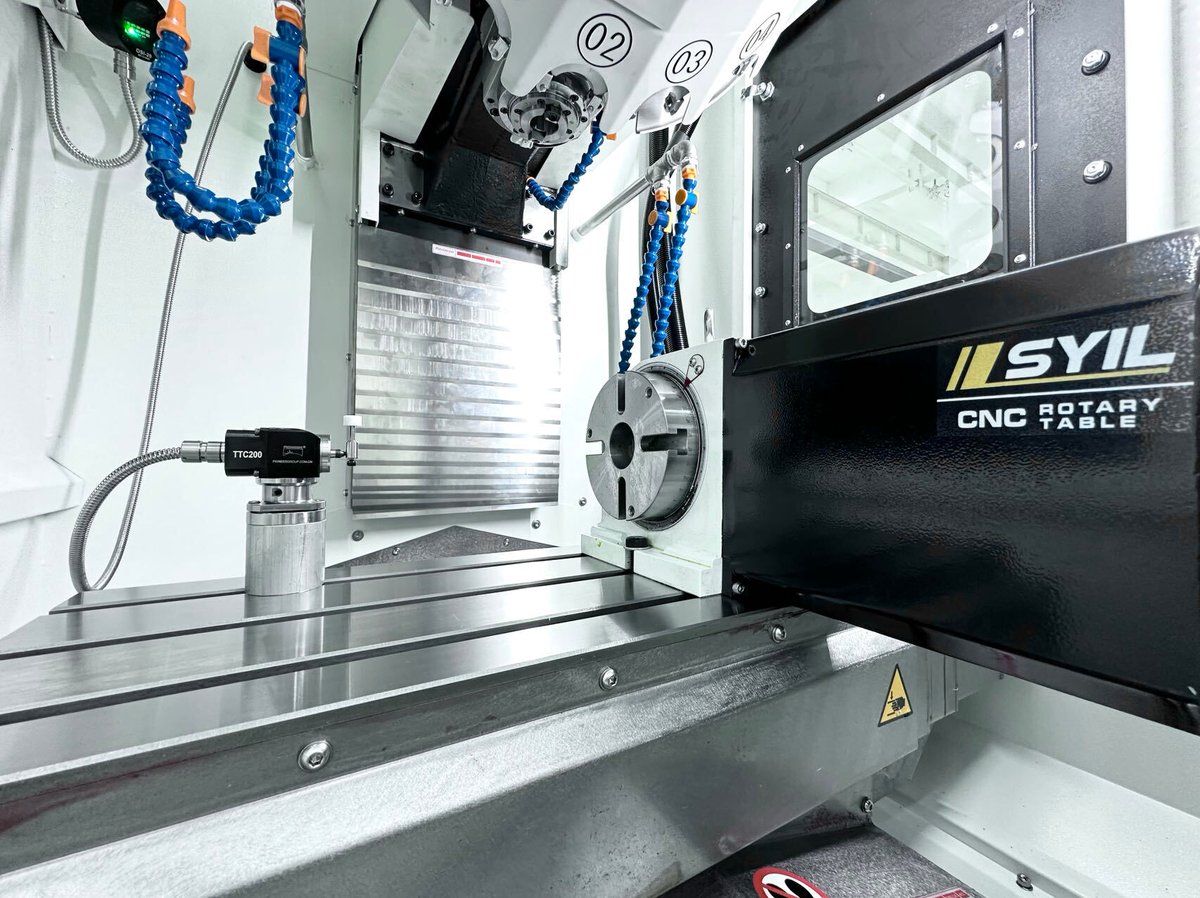

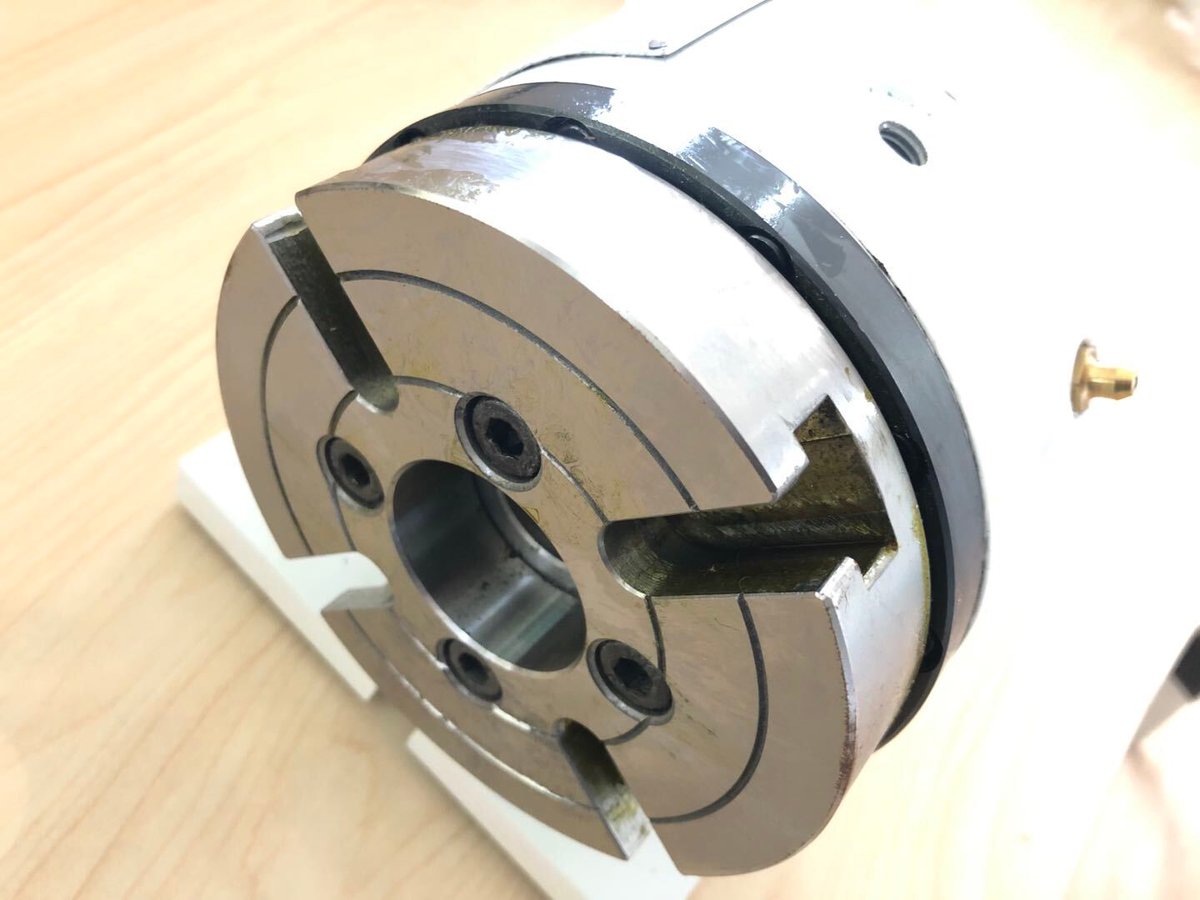

4th Axis NC Rotary Table

125mm.

Tail Stock

for 125mm NC Rotary Table.

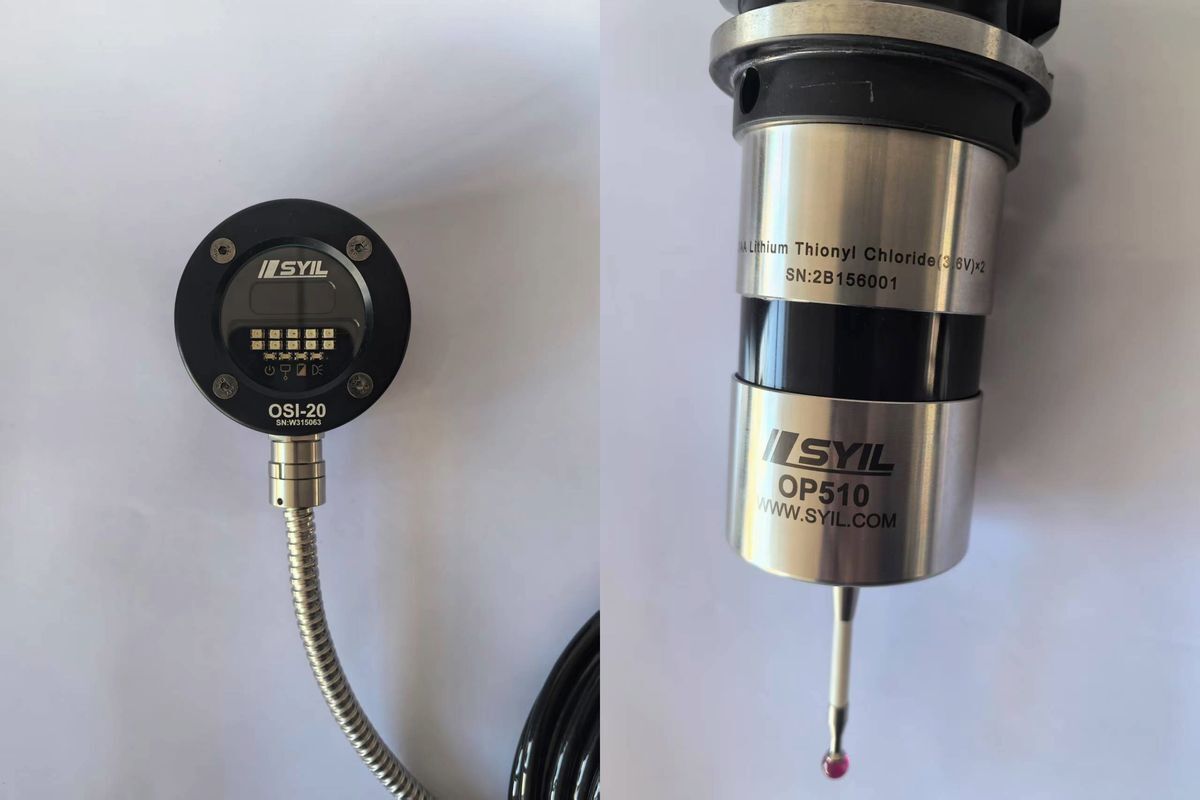

Probe System

Wireless type.

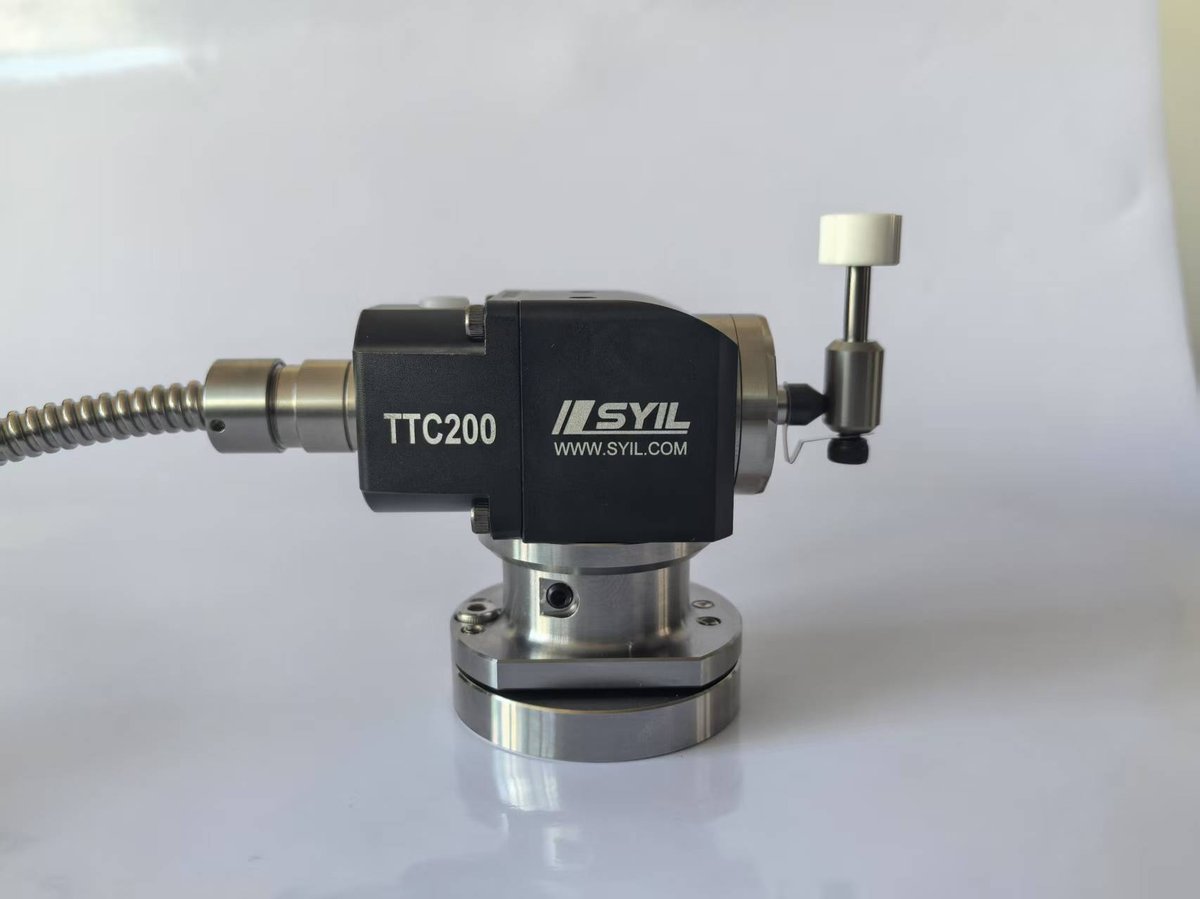

Tool Setter

Cable type TTC200.

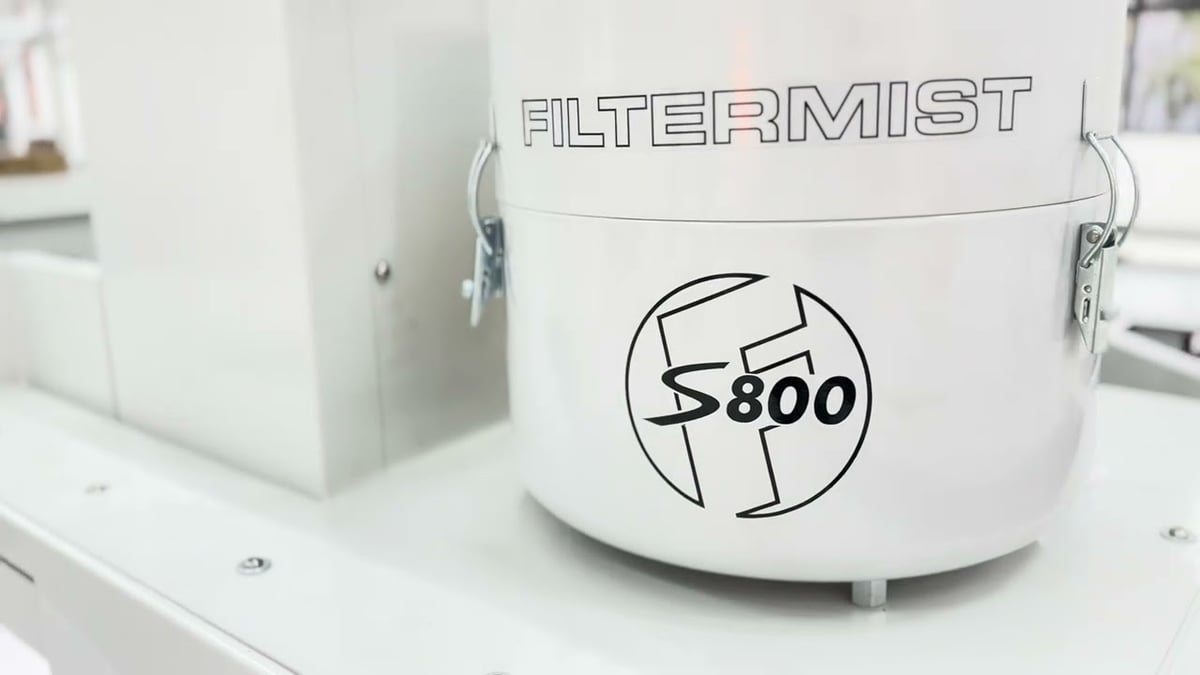

Filtermist

S800.

Technical Specifications

logo
X5
X7
X9
X11
Table
Table size (mm)
560×260
700×300
860×500
1050×550
Table load (kg)
150
150
500
600
Table surface (number×size×distance in mm)
T-slots 3×14×80
T-slots 3×14×100
T-slots 18×5×100
T-slots 18×5×90
Travel distances
X-axis (mm)
300
400
760
1000
Y-axis (mm)
260
300
500
500
Z-axis (mm)
300
380
500
500
Distance from spindle nose to table top
150-450
150-530
100-600
110-610
Distance between spindle and column surface
330
358
530
650
Spindle
Spindle taper
BT30
BT30
BT40
BT40
Power-drive
Direct
Belt
Belt
Belt
Max. spindle speed (rpm)
20,000
12,000
10,000
10,000
Feed
Rapid traverse (mm / min)
30,000
30,000
30,000
30,000
Cutting feed (mm / min)
10,000
10,000
10,000
10,000
Automatic tool changer
Type
Wheel
Arm
Arm
Arm
Tool holder
BT30
BT30
BT40
BT40
Tool storage capacity
16
16
24
24
Max. tool diameter (mm)
63
63
125
125
Max. tool length (mm)
200
200
240
300
Max. tool weight (kg)
3
3
7
7
Tool to tool (s)
1
1.5
2
2.5
Other data
Machine weight (kg)
2180
2200
5000
7000
Machine dimensions L x W x H (mm)
Footprint including coolant tank and controller
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Min/max air pressure (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Coolant tank capacity (Liters)
80
80
130
240
