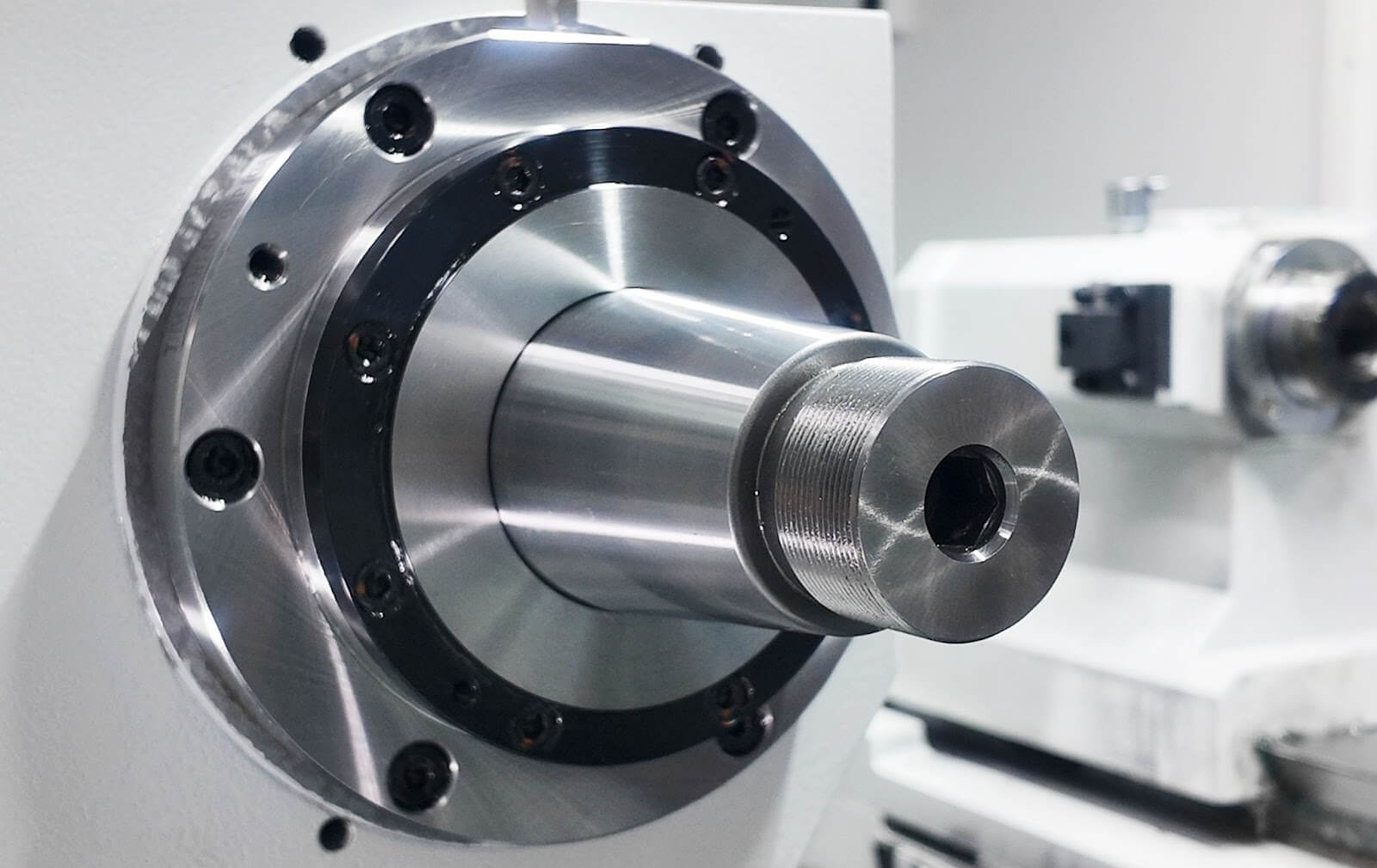

Mandrino - Driver per mola
Il mandrino è dotato di cuscinetti di alta precisione che ne garantiscono la precisione.
.jpg)
Capacità lavorativa
Diametro di rotazione (mm)
350
Max. Diametro di macinazione (mm)
330
Max. Lunghezza di macinazione (mm)
600
Distanza tra i centri (mm)
650
Peso massimo del pezzo tra i centri (kg) Peso del pezzo tra i centri (kg)
60 (senza appoggio centrale)
.jpg)
Testa della mola
Dimensioni della mola (esterno x spessore x interno) mm
610 x (25–100) x 203,2
Potenza del motore del mandrino (Kw)
11
Velocità di taglio della mola (m/s)
60 (opzionale 100)
Dimensioni dell'asse del mandrino (mm)
67
Tipo di cuscinetto del mandrino
Tipo di cuscinetto (opzionale a cinghia)

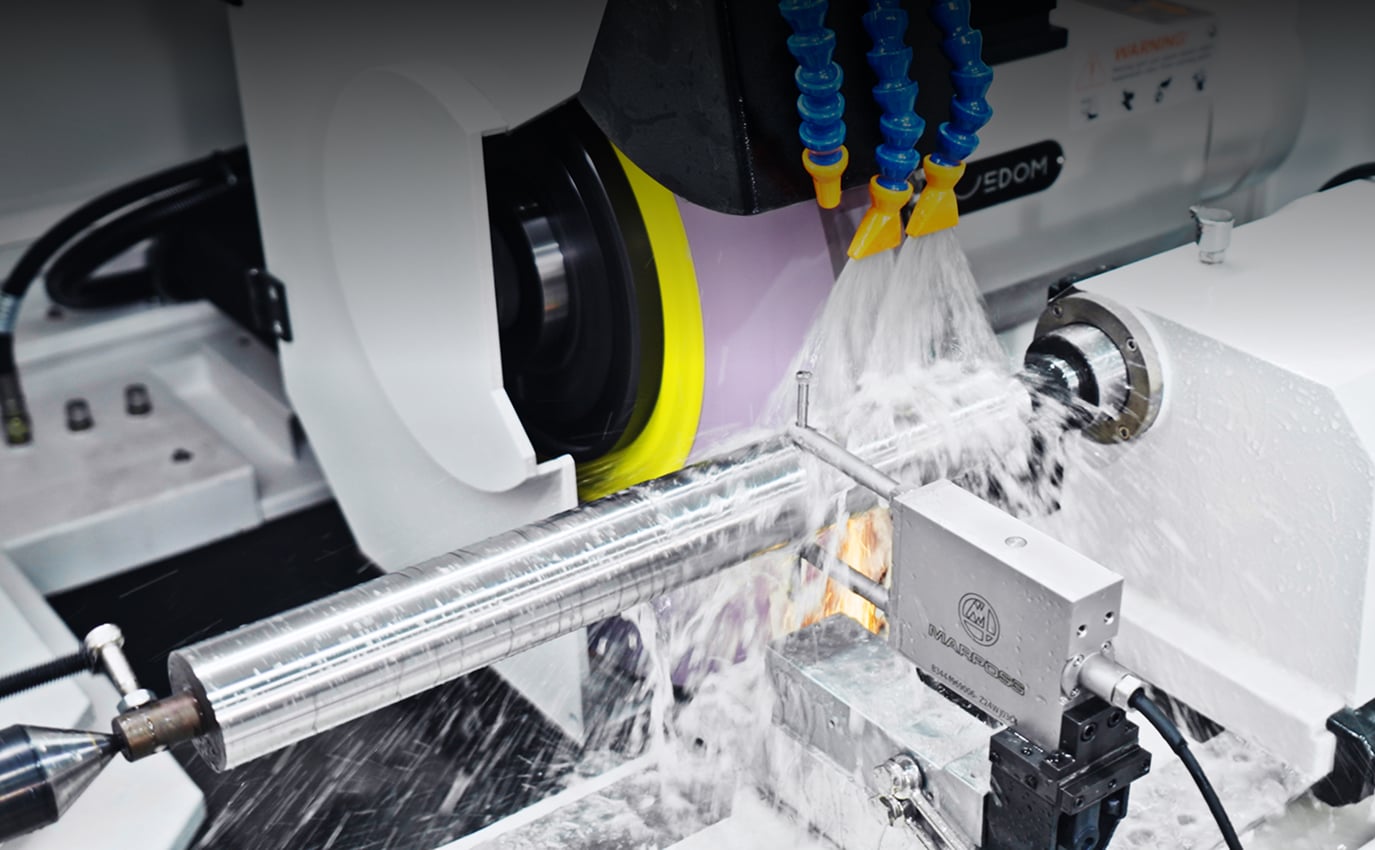

-2.jpg)
Testa di lavoro
Tipo
Centro fisso/centro vivo
Conicità centrale
MT5
Velocità del mandrino (rpm)
10~1000
Potenza del motore (kW)
2

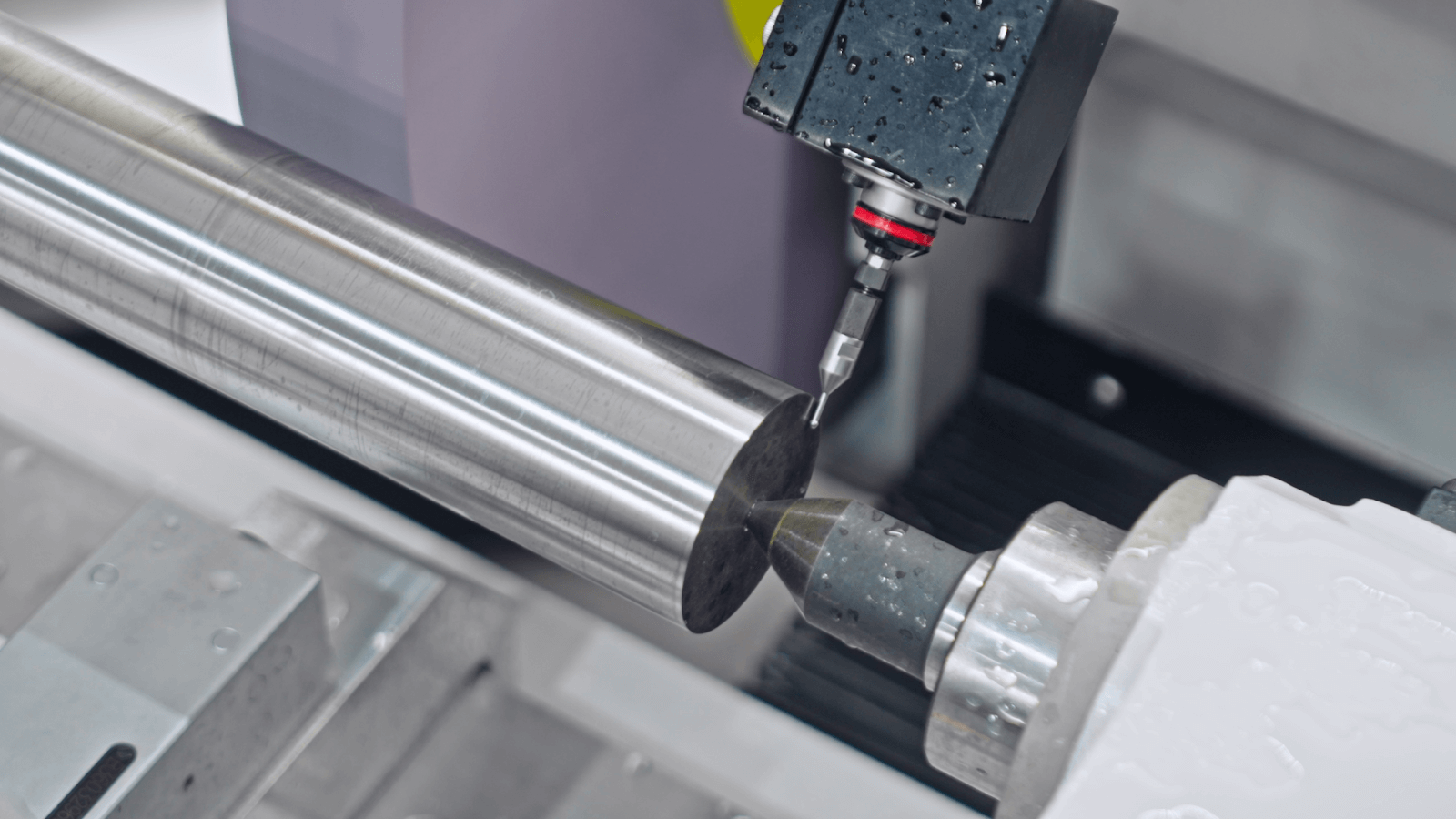

%20(1).png)
Contropunta
Conicità centrale
MT4
Diametro del manicotto (mm)
58
Corsa del mandrino (mm)
35
Slitta portamola asse X
Corsa del tavolo (mm)
400
Velocità di avanzamento rapido (m/min)
16
Avanzamento minimo/ogni scala (mm)
0.001/0.01/0.10
Modalità di alimentazione della mola
A tuffo / Angolare
Servomotore asse X (kW)
2.2
Guida per mola
Una guida con struttura V-Flat
-2.jpg)
Slitta portamola asse Z
Corsa del tavolo (mm)
700
Velocità di avanzamento rapido (m/min)
16
Avanzamento minimo/ogni scala (mm)
0.001/0.01/0.10
Servomotore asse Z (kW)
2.2
Diapositiva da tavolo
Una guida a struttura V-Flat
Angolo di rotazione del banco (gradi in senso orario/antiorario)
4 e 9
Universale
Pompa dell'olio di lubrificazione della testa della mola (kW)
0.18
Pompa del fluido di macinazione (kW)
0.18
Pompa dell'olio di guida (W)
25
Capacità serbatoio olio testa mola (L)
30
Capacità del serbatoio del liquido di macinazione (L)
120
Capacità del serbatoio dell'olio guida (L)
8 (lubrificazione a tempo pieno)
Peso netto (kg)
5200
Dimensioni (mm)
3015 x 2200 x 1867

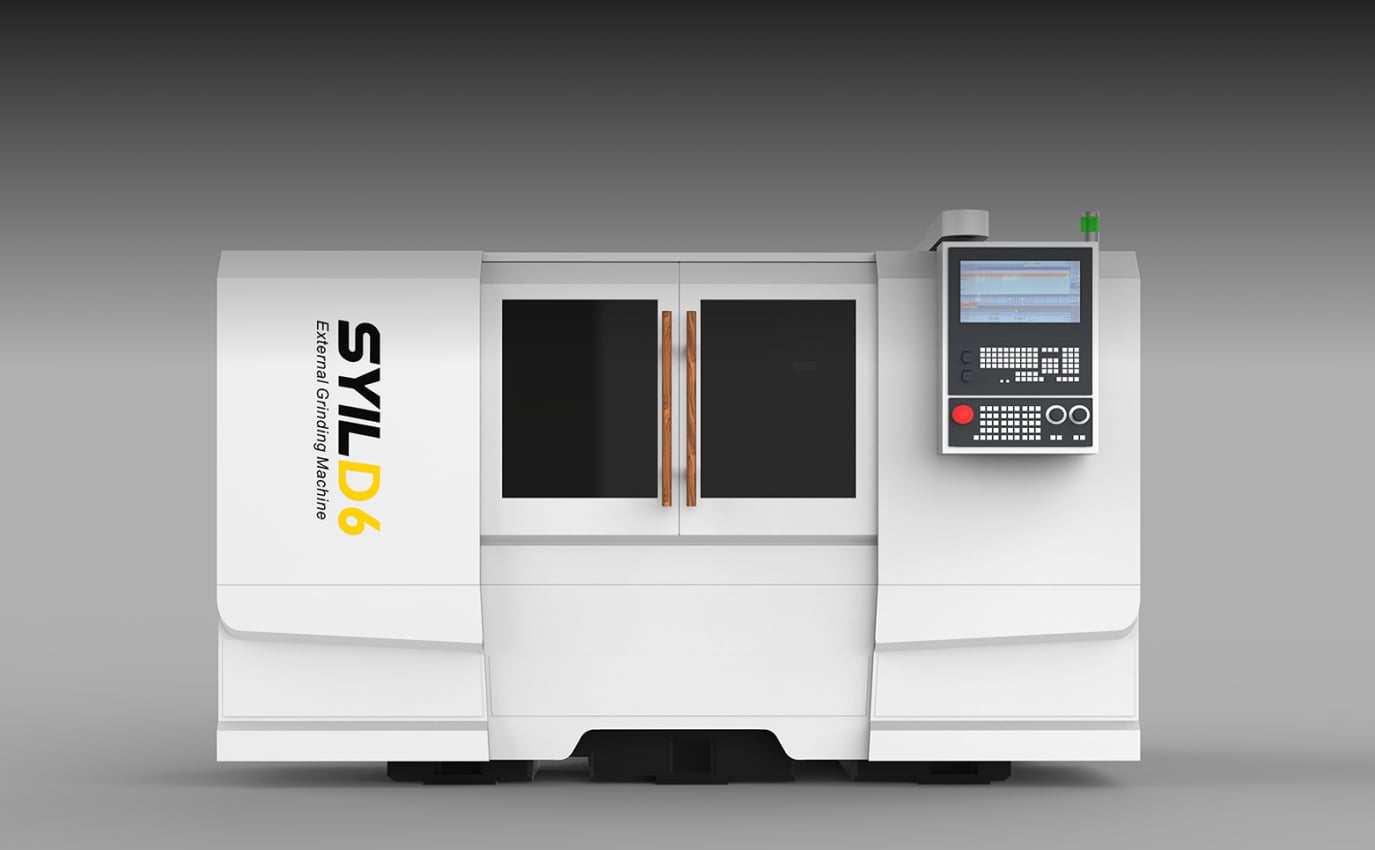

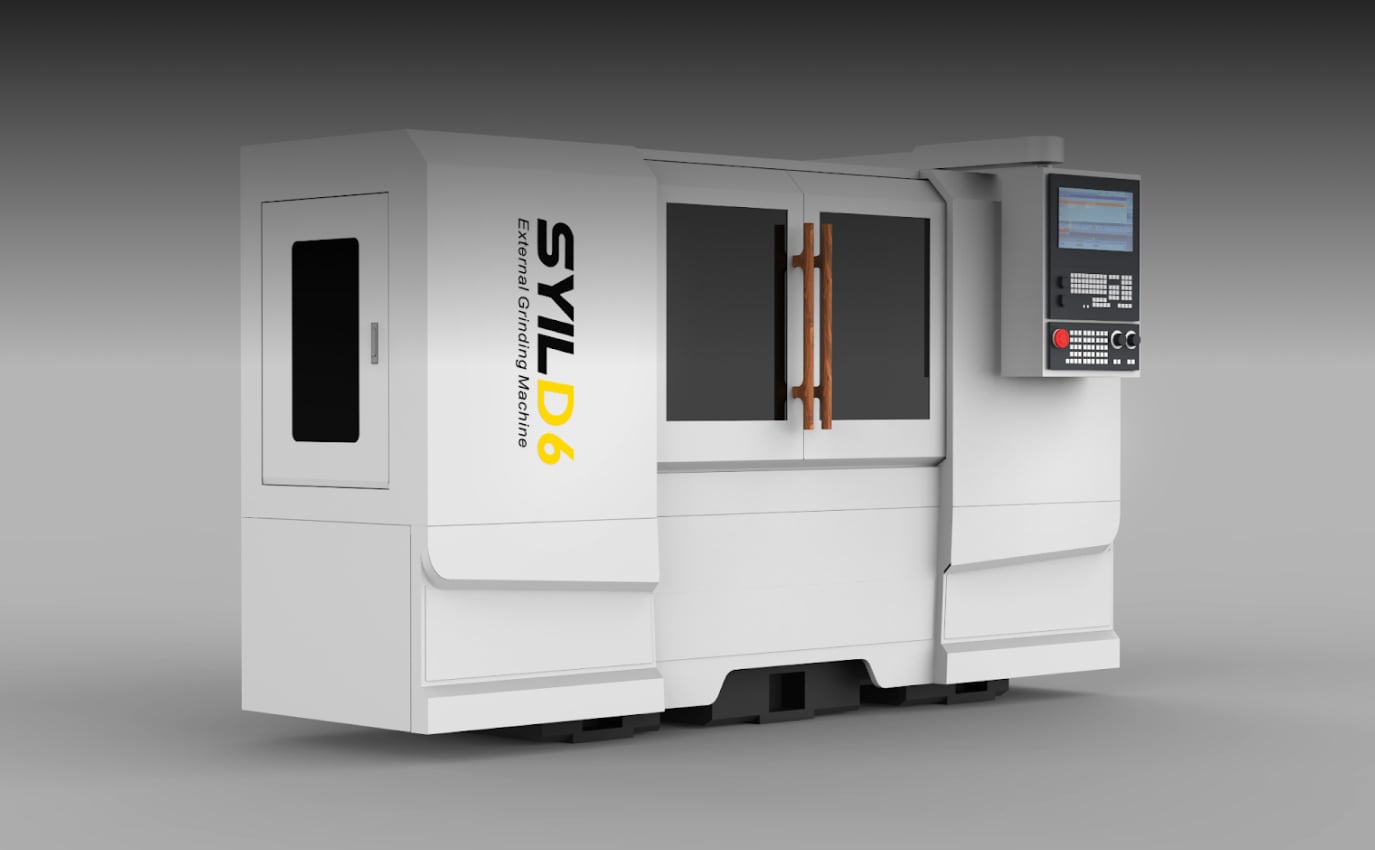

Rettificatrice cilindrica CNC di precisione
La D6 è una piattaforma di macchine progettata per la rettifica cilindrica esterna di alberi di precisione. Questa gamma offre flessibilità e prestazioni eccellenti ed è ideale per i componenti più piccoli come punzoni, alberi e attrezzature chirurgiche.
Offrendo un valore eccellente, è la scelta ideale sia per la produzione flessibile di pezzi unici in piccole officine sia per la produzione efficiente di grandi volumi in operazioni su larga scala. Compatta nel design, versatile nell'uso e intuitiva nell'utilizzo, la rettificatrice cilindrica universale D6 offre una precisione eccezionale e la massima produttività.
.png)

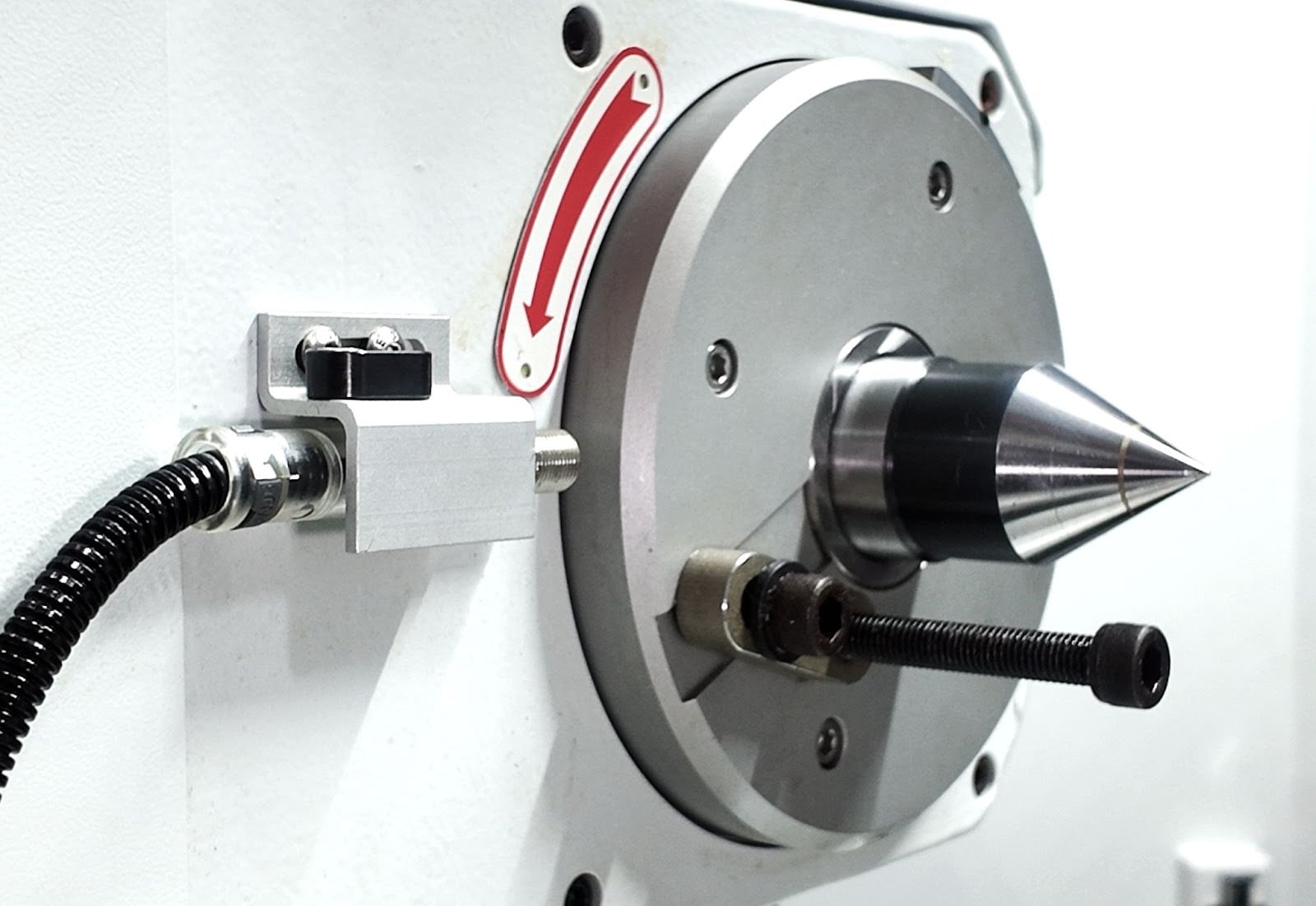

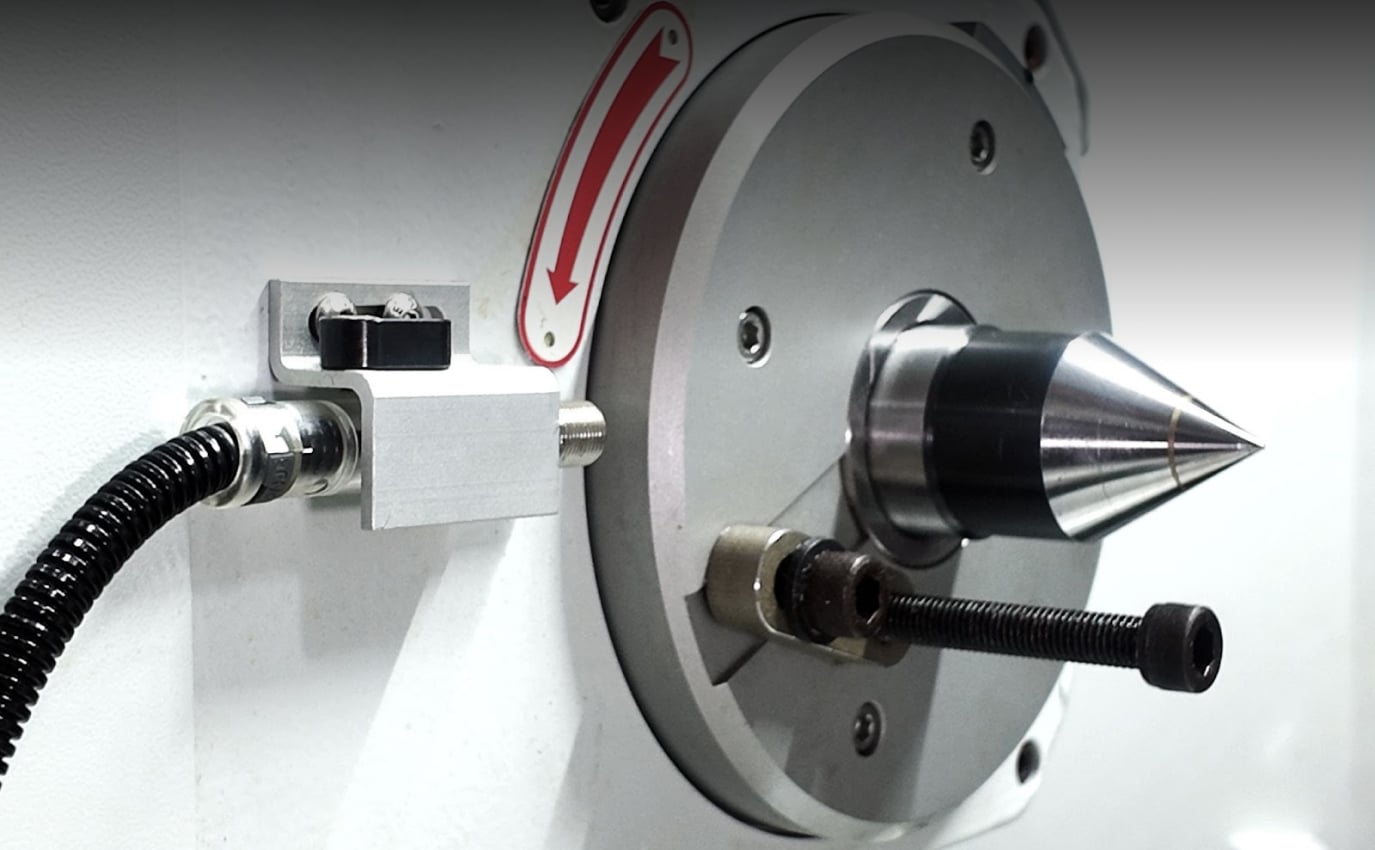

Testa di lavoro - Dispositivo di azionamento del prodotto
La testa di lavoro è in grado di gestire sia la rettifica a mandrino vivo che la rettifica a due centri di serraggio.
.png)

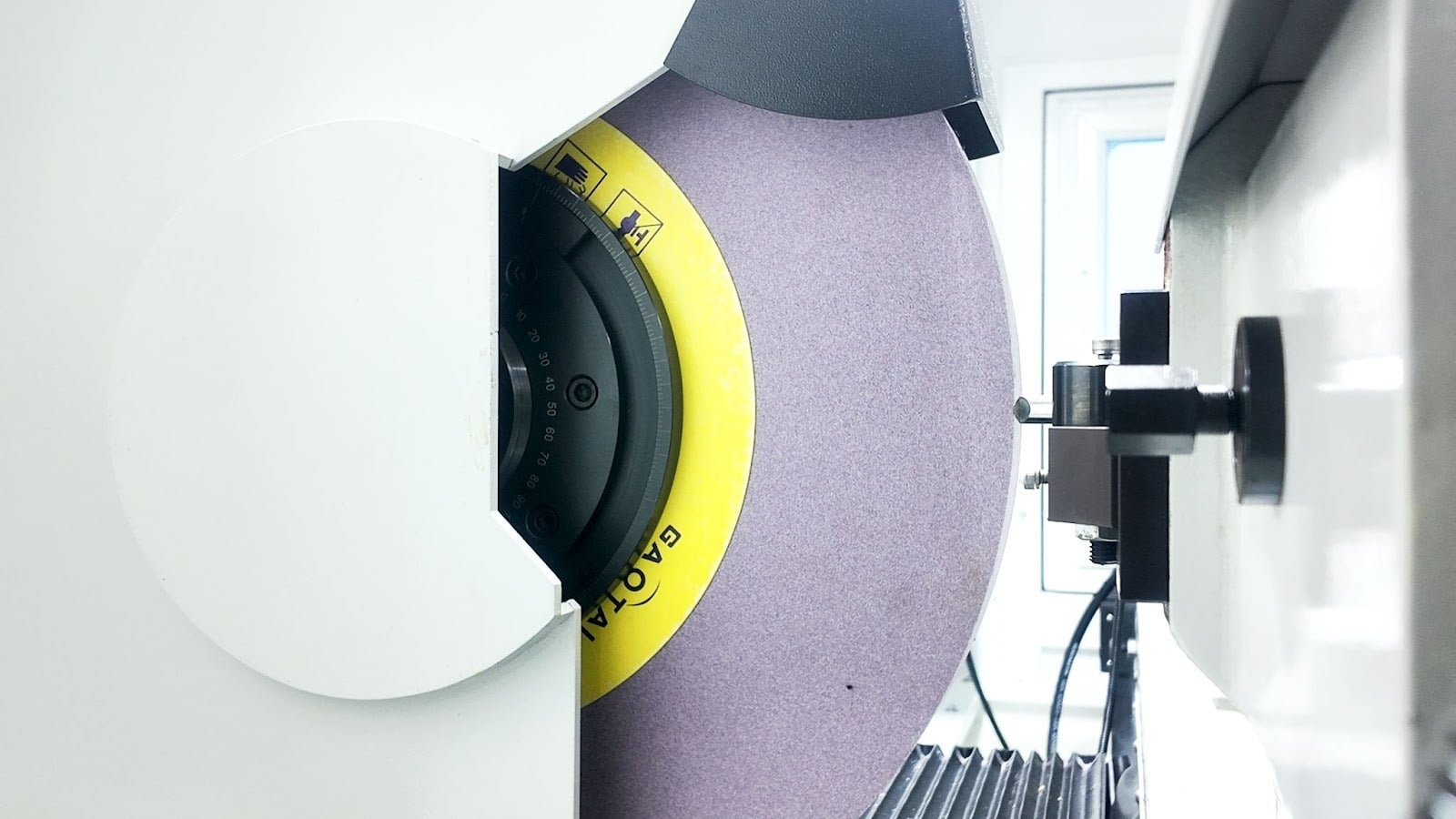

Testa della mola - Dispositivo di montaggio della mola
Incorpora un sistema di pressione dinamica e statica. Questo sistema assicura un film d'olio continuo intorno al mandrino e ai cuscinetti durante la rotazione della mola, prolungando in modo significativo la durata del mandrino della mola.
Contropunta - Dispositivo di serraggio laterale destro
La contropunta è dotata di un manicotto di dimensioni generose che scorre agevolmente all'interno del suo alloggiamento. Le regolazioni precise del fine sono ottenibili con un minimo sforzo. Le regolazioni precise della cilindricità possono essere ottenute all'interno dell'intervallo specificato mediante la regolazione della cilindricità durante la rettifica a due centri.

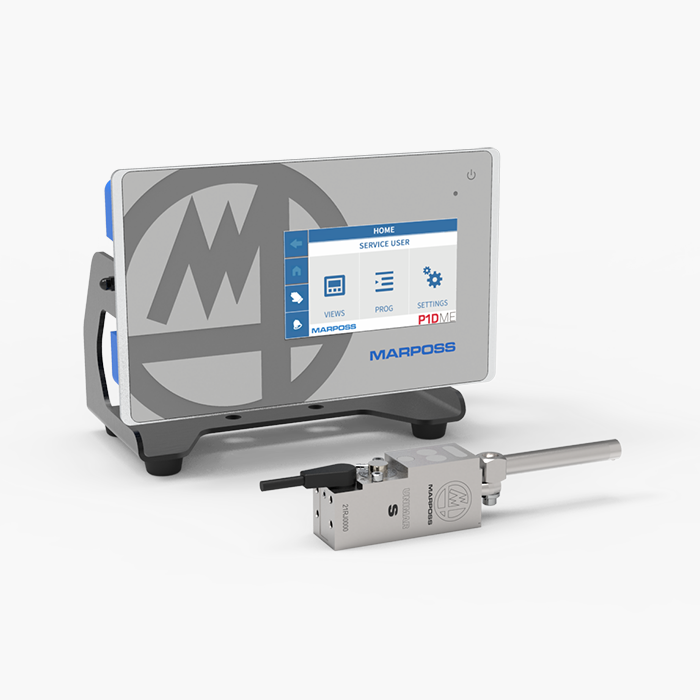

.png?width=1200&height=900&name=Mask%20group%20(6).png)

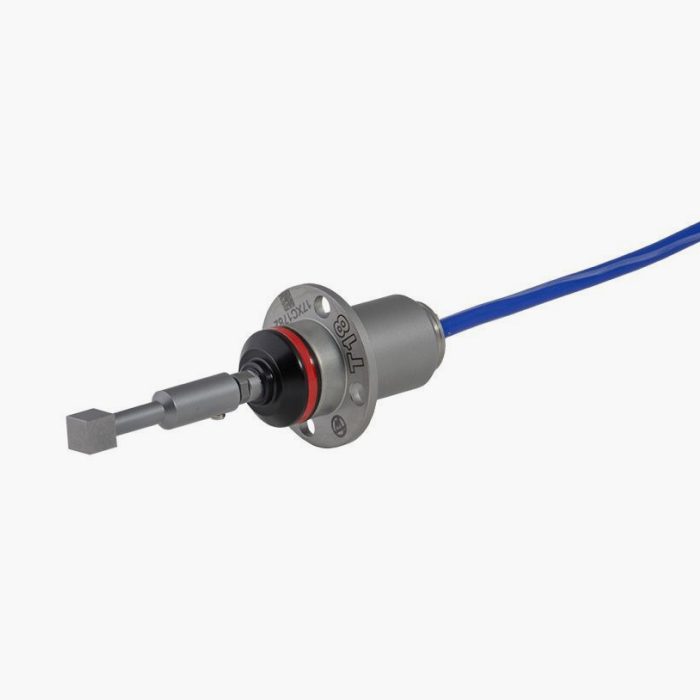

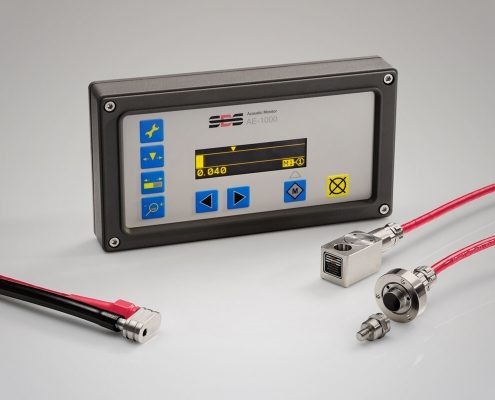

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Specifiche tecniche
D6
D7
D10
Capacità lavorativa
Diametro di rotazione (mm)
350
350
350
Max. Diametro di macinazione (mm)
330
330
330
Max. Lunghezza di macinazione (mm)
600
750
1000
Distanza tra i centri (mm)
650
800
1050
Max. Peso del pezzo tra i centri (kg)
60 (senza appoggio centrale)
80 (senza appoggio centrale)
120 (senza appoggio centrale)
Testa della mola
Dimensioni della mola (esterno x spessore x interno) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Potenza del motore del mandrino (Kw)
11
11
11
Velocità di taglio della mola (m/s)
60 (Opzionale 100)
61 (Opzionale 100)
62 (Opzionale 100)
Dimensione dell'asse del mandrino (mm)
67
67
67
Tipo di cuscinetto del mandrino
Tipo di cuscinetto (opzionale a cinghia)
Tipo di cuscinetto (opzionale a cinghia)
Tipo di cuscinetto (opzionale a cinghia)
Testa di lavoro
Tipo
Centro fisso/Centro vivo
Centro fisso/Centro vivo
Centro fisso/Centro vivo
Conicità centrale
MT5
MT5
MT5
Velocità del mandrino (giri/min)
10~1000
10~1000
10~1000
Potenza del motore (kW)
2
2
2.5
Contropunta
Conicità centrale
MT4
MT4
MT4
Diametro del manicotto (mm)
58
58
58
Corsa del mandrino (mm)
35
35
35
Slitta portamola asse X
Corsa del tavolo (mm)
400
400
400
Velocità di avanzamento rapido (m/min)
16
16
16
Avanzamento minimo/ogni scala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Modalità di alimentazione della mola
Tuffo / Angolare
Tuffo / Angolare
Tuffo / Angolare
Servomotore asse X (kW)
2.2
2.2
2.2
Guida della mola
Una guida a struttura V-Flat
Una guida a struttura V-Flat
Una guida a struttura V-Flat
Slitta portamola asse Z
Corsa del tavolo (mm)
700
850
1300
Velocità di avanzamento rapido (m/min)
16
16
16
Avanzamento minimo/ogni scala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotore asse Z (kW)
2.2
2.2
2.2
Diapositiva da tavolo
Una guida a struttura V-Flat
Una guida a struttura V-Flat
Una guida a struttura V-Flat
Angolo di rotazione del banco (gradi in senso orario/antiorario)
4 e 9
4 e 9
4 e 9
Universale
Pompa dell'olio di lubrificazione della testa della mola (kW)
0.18
0.18
0.18
Pompa del fluido di macinazione (kW)
0.18
0.18
0.18
Pompa dell'olio di guida (W)
25
25
25
Capacità serbatoio olio testa mola (L)
30
30
30
Capacità del serbatoio del liquido di macinazione (L)
120
120
120
Capacità del serbatoio dell'olio guida (L)
8 (Lubrificazione a tempo pieno)
8 (Lubrificazione a tempo pieno)
8 (Lubrificazione a tempo pieno)
Peso netto (kg)
5200
5500
6200
Dimensioni (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
